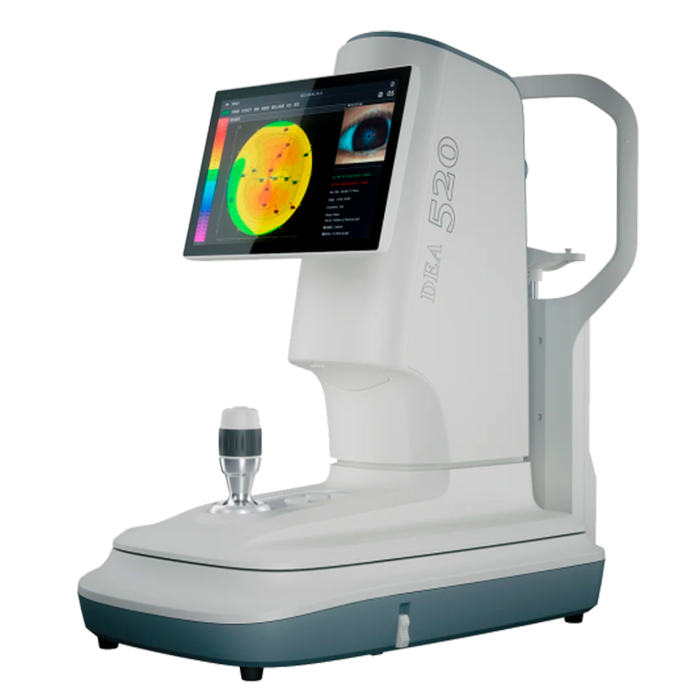

Топограф корнеальный DEA520 (ver. 2) предназначенный для анализа кривизны передней поверхности роговицы, измерение диаметра зрачка и роговицы, диагностика сухого глаза.
Встроенный компьютер и сенсорный экран с диагональю 10,1" для удобного управления. 3 вида подсветки --- белая, инфракрасная, кобальтово-синяя.
Кольцо Пласидо
За счет тысячи точек измерения врач офтальмолог получает большой объем данных для точного анализа кривизны передней поверхности роговицы. Чередующиеся черные и белые концентрические окружности. Центральная зона используется для обзора проецируемых на роговицу колец. Ширина колец определяет наклон поверхности (крутизну или пологость).
Уменьшенная конструкция конуса (раструба) обеспечивает большую площадь проецирования диаметром 11 мм. при маленьком рабочем расстоянии. Обеспечивается большой диапазон проекций и высокая точность измерения.
3 вида подсветки --- белая, инфракрасная, кобальтово-синяя
|

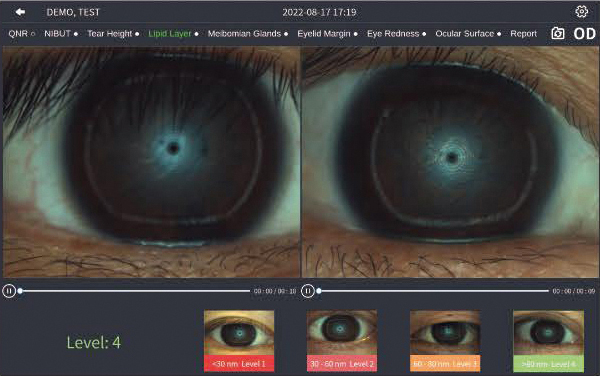

Топография роговицы: • качество слёзной плёнки, • сагиттальная высота, • асферичность, • аберрационный анализ, • скрининг кератоконуса, • анализ Фурье, • расчёт диаметров зрачка и роговицы, • оценка посадки КЛ, • сравнение в динамике. |
Четыре рефракционные карты: - карта аксиальной кривизны, - карта тангенциальной кривизны, - карта элевации, - карта рефракционной силы. |

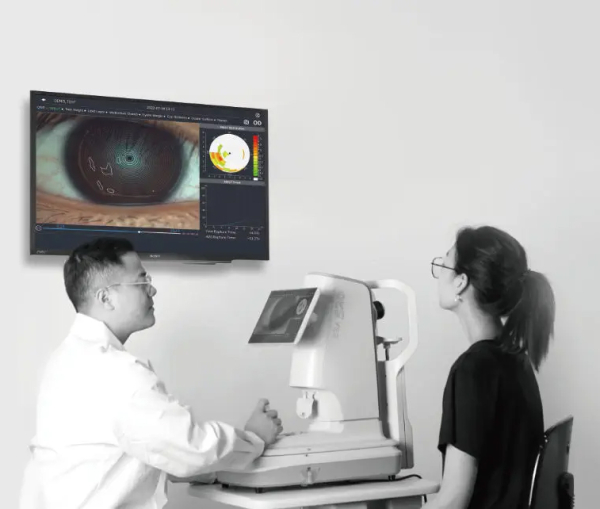

Взаимодействие врача и пациента
Удобный для восприятия графический отчет о проведённой диагностике.
Возможность подключения внешнего дисплея делает возможным наблюдение в режиме реального времени.
Эргономичный дизайн
Интеллектуальное переключение освещения и увеличения в различных функциональных режимах.
Наклон дисплея регулируется в диапазоне 50°.
Автоматически распознает OD/OS.

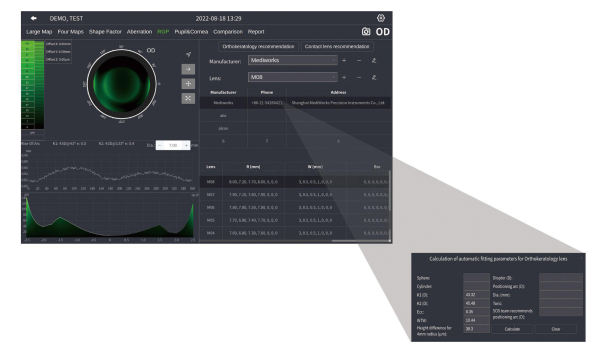

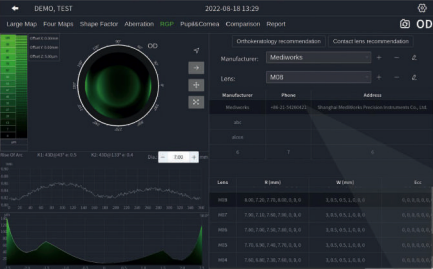

 Фото: Симуляция посадки КЛ (стр. 6 PDF) |
На основе данных топографии пациента моделируется флюоресцентное изображение подлинзового пространства. Алгоритм порекомендует несколько подходящих линз, что ускоряет рабочий процесс подбора и исключает необходимость проводить несколько окрашиваний флуоресцеином глаза пациента для дополнительных примерок КЛ. |

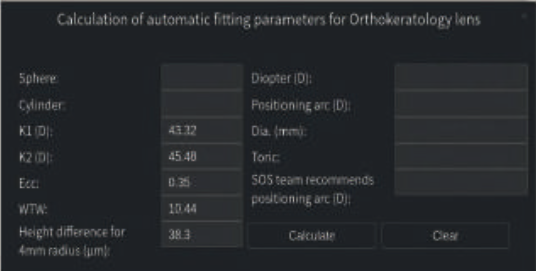

| Исследования и разработки совместно с командой из офтальмологической больницы Фуданьского Университета послужили основой для алгоритма подбора подходящих параметров контактных линз. |
 Фото: Исследования Фуданьского университета (стр. 6 PDF) |
 Фото: Аберрации и моделирование (стр. 6 PDF) |

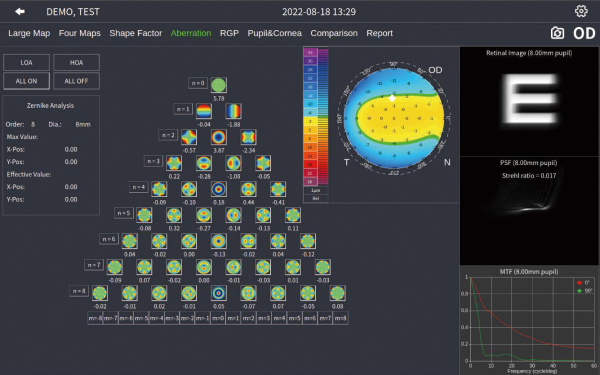

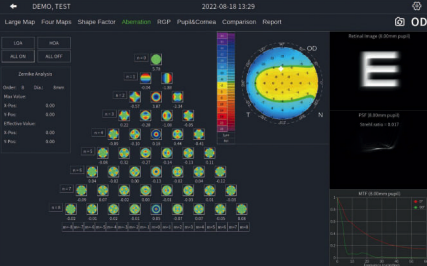

Аберрации и моделирование Анализ аберраций волнового фронта с помощью полиномов Цернике позволяет симулировать изображение оптотипа на сетчатке для осознанного выбора типа коррекции рефракции пациента. |
|

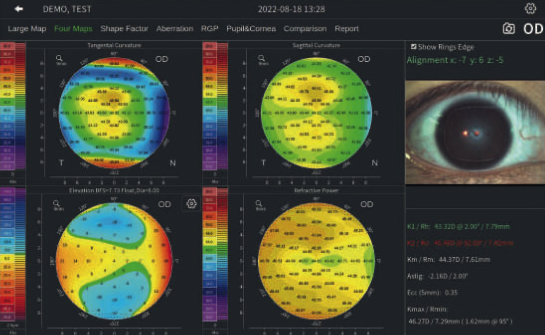

4 карты Формат отчёта 4 карт отображает: сагиттальную, тангенциальную кривизну передней поверхности роговицы, карту элевации и карту преломляющей силы. Также доступны значения К1, К2, роговичного астигматизма, Ecc. |
 Фото: 4 карты (стр. 7 PDF) |
 Фото: Топография (стр. 7 PDF) |

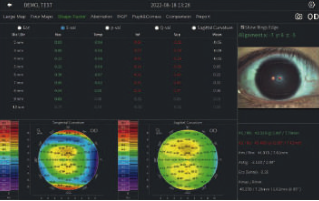

 Фото: Форм-фактор (стр. 7 PDF) |
| Топография | Форм-фактор |

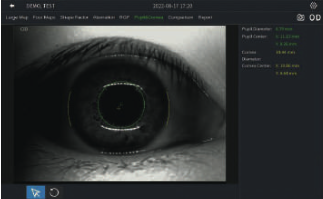

 Фото: Диаметр зрачка и роговицы (стр. 7 PDF) |

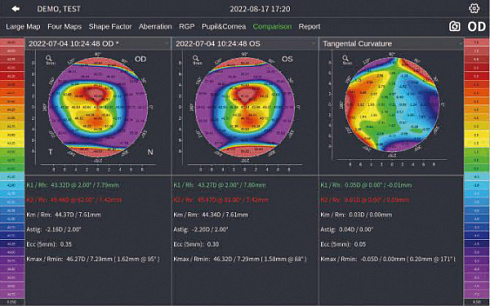

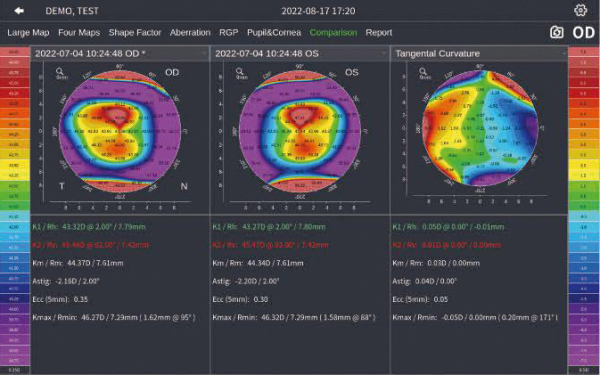

 Фото: Сравнение в динамике (стр. 7 PDF) |

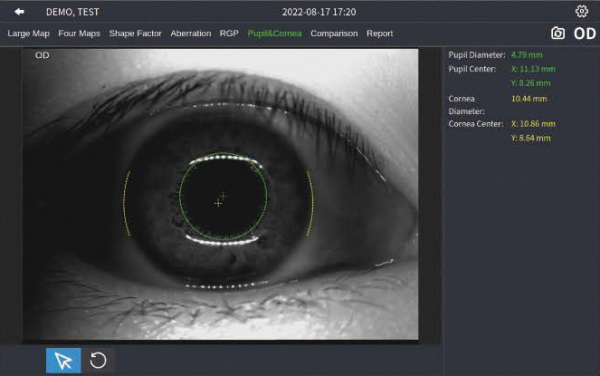

| Измерение диаметра зрачка и роговицы | Сравнение в динамике |
