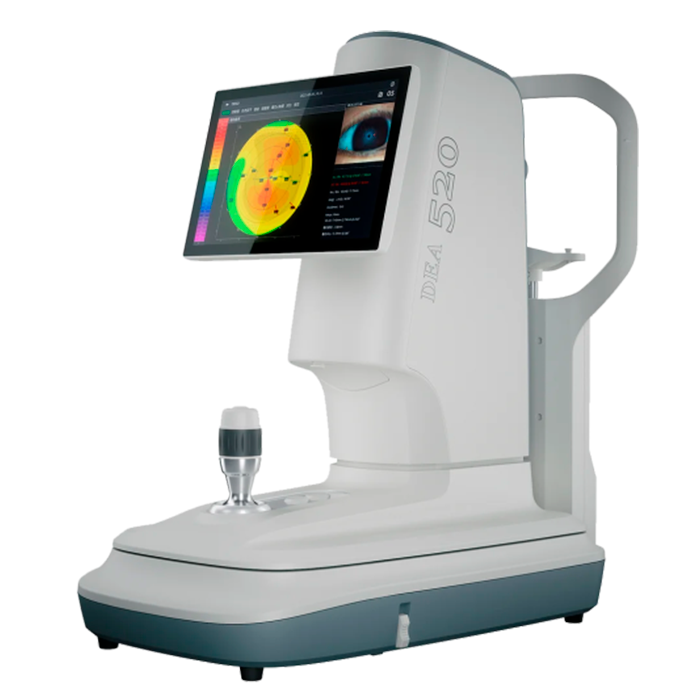

Топограф корнеальный DEA520 (ver. 2) предназначенный для анализа кривизны передней поверхности роговицы, измерение диаметра зрачка и роговицы, диагностика сухого глаза.
Встроенный компьютер и сенсорный экран с диагональю 10,1" для удобного управления. 3 вида подсветки --- белая, инфракрасная, кобальтово-синяя.
Кольцо Пласидо
За счет тысячи точек измерения врач офтальмолог получает большой объем данных для точного анализа кривизны передней поверхности роговицы. Чередующиеся черные и белые концентрические окружности. Центральная зона используется для обзора проецируемых на роговицу колец. Ширина колец определяет наклон поверхности (крутизну или пологость).
Уменьшенная конструкция конуса (раструба) обеспечивает большую площадь проецирования диаметром 11 мм. при маленьком рабочем расстоянии. Обеспечивается большой диапазон проекций и высокая точность измерения.
3 вида подсветки --- белая, инфракрасная, кобальтово-синяя
|
Топография роговицы: • качество слёзной плёнки, • сагиттальная высота, • асферичность, • аберрационный анализ, • скрининг кератоконуса, • анализ Фурье, • расчёт диаметров зрачка и роговицы, • оценка посадки КЛ, • сравнение в динамике. |
Четыре рефракционные карты: - карта аксиальной кривизны, - карта тангенциальной кривизны, - карта элевации, - карта рефракционной силы. |

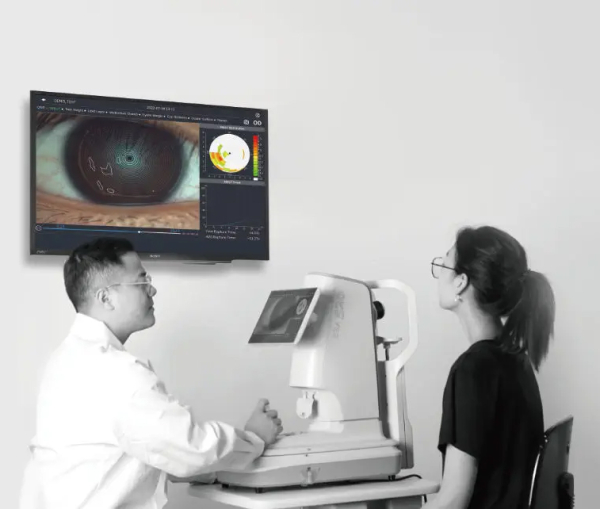

Взаимодействие врача и пациента
Удобный для восприятия графический отчет о проведённой диагностике.
Возможность подключения внешнего дисплея делает возможным наблюдение в режиме реального времени.
Эргономичный дизайн
Интеллектуальное переключение освещения и увеличения в различных функциональных режимах.
Наклон дисплея регулируется в диапазоне 50°.
Автоматически распознает OD/OS.
 Фото: Симуляция посадки КЛ (стр. 6 PDF) |
На основе данных топографии пациента моделируется флюоресцентное изображение подлинзового пространства. Алгоритм порекомендует несколько подходящих линз, что ускоряет рабочий процесс подбора и исключает необходимость проводить несколько окрашиваний флуоресцеином глаза пациента для дополнительных примерок КЛ. |
| Исследования и разработки совместно с командой из офтальмологической больницы Фуданьского Университета послужили основой для алгоритма подбора подходящих параметров контактных линз. |
 Фото: Исследования Фуданьского университета (стр. 6 PDF) |
 Фото: Аберрации и моделирование (стр. 6 PDF) |

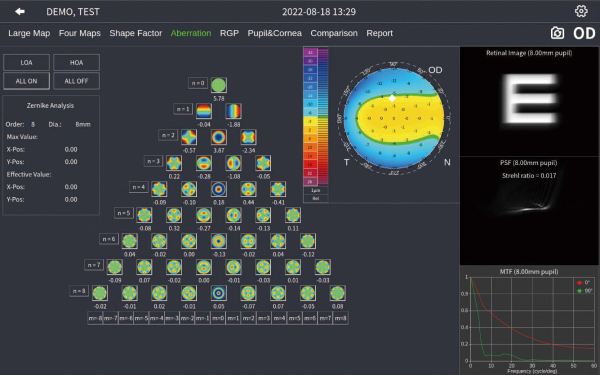

Аберрации и моделирование Анализ аберраций волнового фронта с помощью полиномов Цернике позволяет симулировать изображение оптотипа на сетчатке для осознанного выбора типа коррекции рефракции пациента. |
|
4 карты Формат отчёта 4 карт отображает: сагиттальную, тангенциальную кривизну передней поверхности роговицы, карту элевации и карту преломляющей силы. Также доступны значения К1, К2, роговичного астигматизма, Ecc. |
 Фото: 4 карты (стр. 7 PDF) |
 Фото: Топография (стр. 7 PDF) |
 Фото: Форм-фактор (стр. 7 PDF) |
| Топография | Форм-фактор |

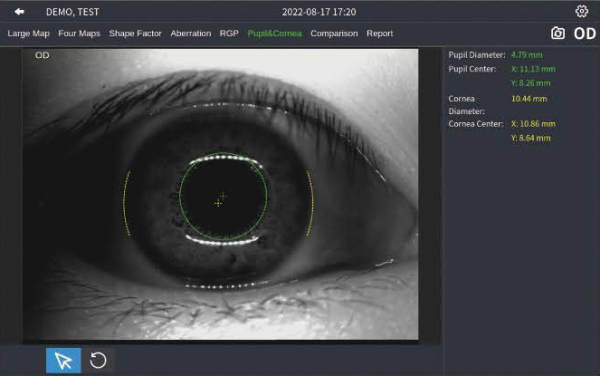

 Фото: Диаметр зрачка и роговицы (стр. 7 PDF) |

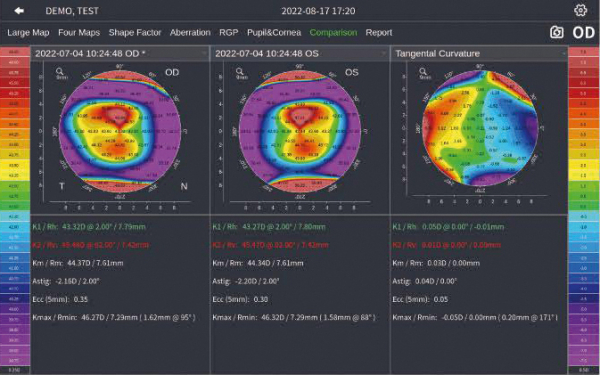

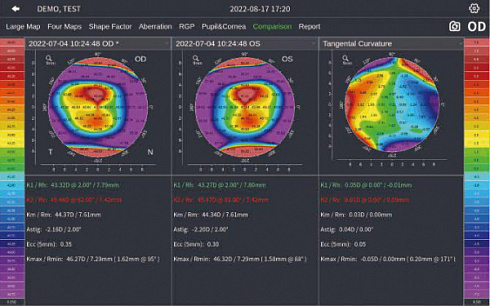

 Фото: Сравнение в динамике (стр. 7 PDF) |
| Измерение диаметра зрачка и роговицы | Сравнение в динамике |
Время разрыва слезной пленки (неинвазивное исследование)
Диагностика синдрома сухого глаза
- Время разрыва слезной пленки (без использования красителя)
- Неинвазивное измерение высоты слезного мениска
- Оценка края века
- Оценка дефектов глазной поверхности с использованием флуоресцеина
- Оценка функции мейбомиевых желез
- Анализ покраснения конъюнктивы
- Оценка толщины липидного слоя
|
Интерфейс Комплексный анализ 7 исследований в одном протоколе |

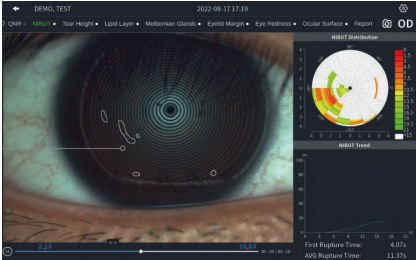

 Фото: Интерфейс и NIBIT (стр. 4 PDF) |
|

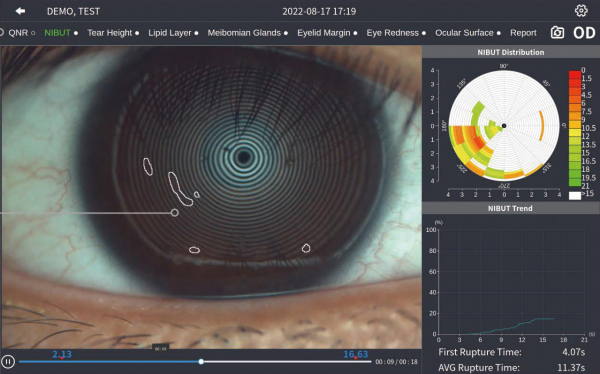

NIBIT Проекция колец Пласидо в зоне 9,6 мм. Интеллектуальная автоматизация исследования от открытия век до моргания |

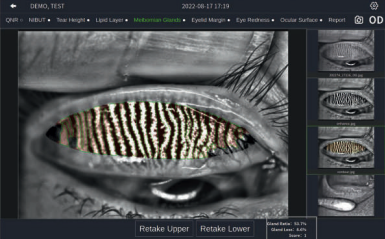

Оценка функции мейбомиевых желез
 Фото: Оценка функции мейбомиевых желез (стр. 4 PDF) |
Автоматический анализ потерь секреции мейбомиевых желез, вызванный их дисфункцией, с точными и количественными результатами диагностики.
| Автоматическое определение и автоматическое увеличение области мейбомиевых желез. |
 Фото: Исходное изображение (стр. 4 PDF) |
 Фото: Улучшенное изображение (стр. 4 PDF) |
 Фото: Изображение с сегментацией (стр. 4 PDF) |
| Исходное изображение | Улучшенное изображение | Изображение с сегментацией |
| Неинвазивное измерение высоты слезного мениска | Анализ покраснения конъюнктивы |
 Фото: Высота слезного мениска (стр. 5 PDF) |
 Фото: Покраснение конъюнктивы (стр. 5 PDF) |
| Автоматическая система идентификации отображает область слёзного мениска и интеллектуально измеряет его высоту. | Определите и рассчитайте процент плотности конъюнктивального кровотока, а также оцените тяжесть неоваскуляризации зоны лимба. |
 Фото: Толщина липидного слоя (стр. 5 PDF) |

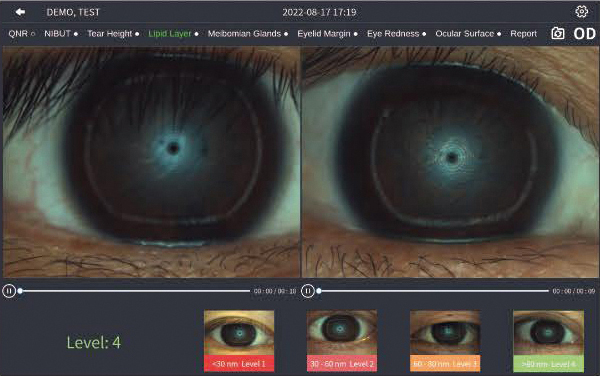

Толщина липидного слоя Наблюдайте за динамикой липидного слоя и распределением липидов с помощью функции видеозаписи, сравнивая с референтными шаблонами. Это будет полезно для оценки наличия дисфункции мейбомиевых желёз. |
 Фото: Край века (стр. 5 PDF) |
Край века Фотография с высоким разрешением позволяет увеличить изображения для детального исследования формы края века и его патологических изменений. |
 Фото: Окрашивание роговицы флуоресцеином (стр. 5 PDF) |
Окрашивание роговицы флуоресцеином Специально разработанный встроенный желтый фильтр, работающий с кобальтовым освещением, улучшает контрастность изображения флуоресцеина на роговице. Эффективно при проведении диагностики патологий эпителия роговицы. |
