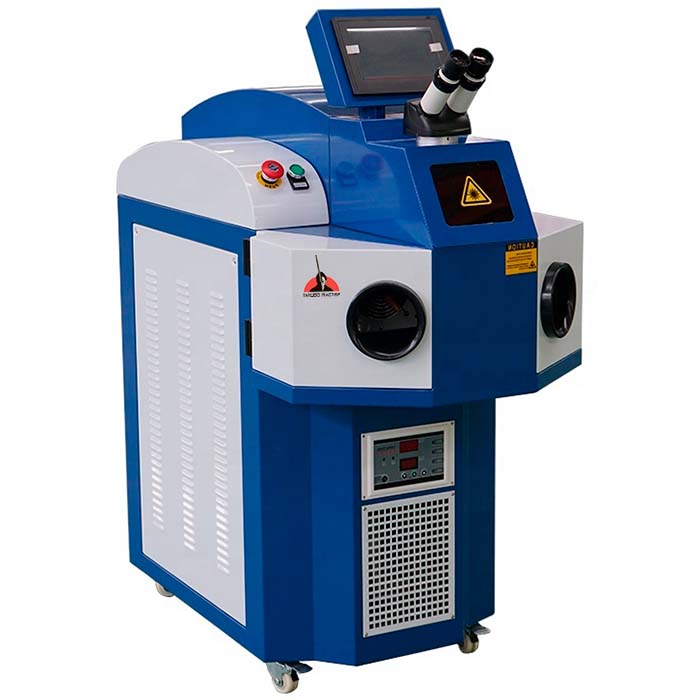

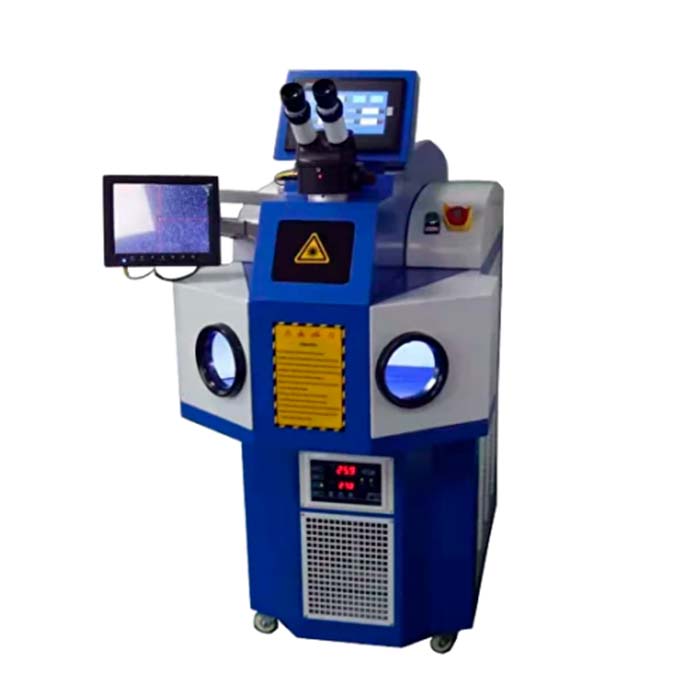

Установка лазерная ОКУЛУС ЛАЙТ предназначена для лазерной пайки металлических оправ корригирующих очков. Лазерная пайка осуществляется путем местного расплавления металла посредством его нагрева по примыкающим поверхностям.
Лазерная установка ОКУЛУС ЛАЙТ может сфокусировать лазерный луч в пятно диаметром до 0,1 мм. В этом пятне концентрируется высокая энергия в очень небольшой промежуток времени. При высокой плотности мощности излучения и коротком времени облучения металл оправы нагревается только в зоне лазерного излучения, что существенно уменьшает площадь плавления металла и позволяет сделает минимальную площадь пайки оправы, например, при креплении носоупора.
Малая площадь нагрева уменьшает зону термического влияния, что снижает вероятность деформации оправы и трещинообразования.
Лазерная пайка позволяет осуществлять ремонт любых металлических оправ, включая оправы, изготовленные из титана. Производительность процесса пайки определяется скоростью его проведения и в среднем составляет 1 мм за 5 секунд.
Установка ОКУЛУС ЛАЙТ состоит из двух блоков:
- оптико-механического,
- питания - управления и охлаждения.
Оптико-механический блок состоит из основания с «Т»-образными пазами, на котором установлены излучатель с контрольно-фокусирующей системой и его подъемное устройство по оси «Z». Наличие «Т» образных пазов в основании позволяет перемещать излучатель с подъемным устройством по осям «Х» и «Y» относительно поверхности. Для расширения рабочей зоны крепление излучателя к подъемному устройству по оси «Z» осуществляется через каркас с «Т»-образными пазами.
Во втором блоке располагается система электропитания, охлаждения и выносной пульт управления. Соединение оптико-механического блока и блока питания-охлаждения осуществляется гибкими коммутационными линиями связи, благодаря чему оптико-механический блок и пульт управления можно установить на каркасе блока питания и охлаждения, либо в другом удобном для оператора месте.
Для оптимизации рабочего пространства установка снабжена съемным предметным столом, который можно закрепить на каркасе блока питания и охлаждения. Предметный стол возможно перемещать по вертикали, что позволяет установить обрабатываемую деталь в удобное для оператора положение.
Органы управления установкой ОКУЛУС ЛАЙТ:
- Выносной пульт управления с сенсорным экраном, датчиком и функциональными кнопками;
- Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
- Расширенный графический редактор формы импульса и расширенное сервисное меню;
- В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
- Дисплей пульта визуализирует основную информацию о работе установки;
- Кнопка аварийного отключения лазера;
- Ключ включения/выключения питания установки;
- Педаль запуска лазера позволяет запускать лазер в режимах одиночного импульса и серии импульсов;
- Предусмотрена возможность синхронизации установки с внешними устройствами.
